VOCs治理技术 |行业（十五）：焦化VOCs负压治理技术解决方案

针对煤负压气处理工艺中出现的问题，可将氮气密封保护系统与压力自动分程调节控制联合运用到该工艺中，同时根据各装置中介质性质的差异，选取不同的处理方式。最终形成安quan性强、自动化程度高、系统运行较为稳定的改进式引入负压煤气处理工艺。

1. 放散气逸散点技术改造

放散气收集以车间为独立单元综合考虑，根据介质特性和设备体系压力，分别采用氮气密封保护系统与压力自动分程调节控制放散气压力。放散气截止易堵塞管道应单独设收集管，管道增设吹扫与放空接口，含萘结晶的管道应设置伴随管道，腐蚀性介质管道采用不锈钢材质。不同设备的生产压力各异，分别设置不同压力等级进行保护，为保护设备本体的安quan，顶部均设带阻火器的呼吸阀和液压安quan阀，避免系统压力异常时设备超压。各设备之间的放散气应根据实际情况采用串联或并联方式接入放散气总管，总体上并联优于串联形式。

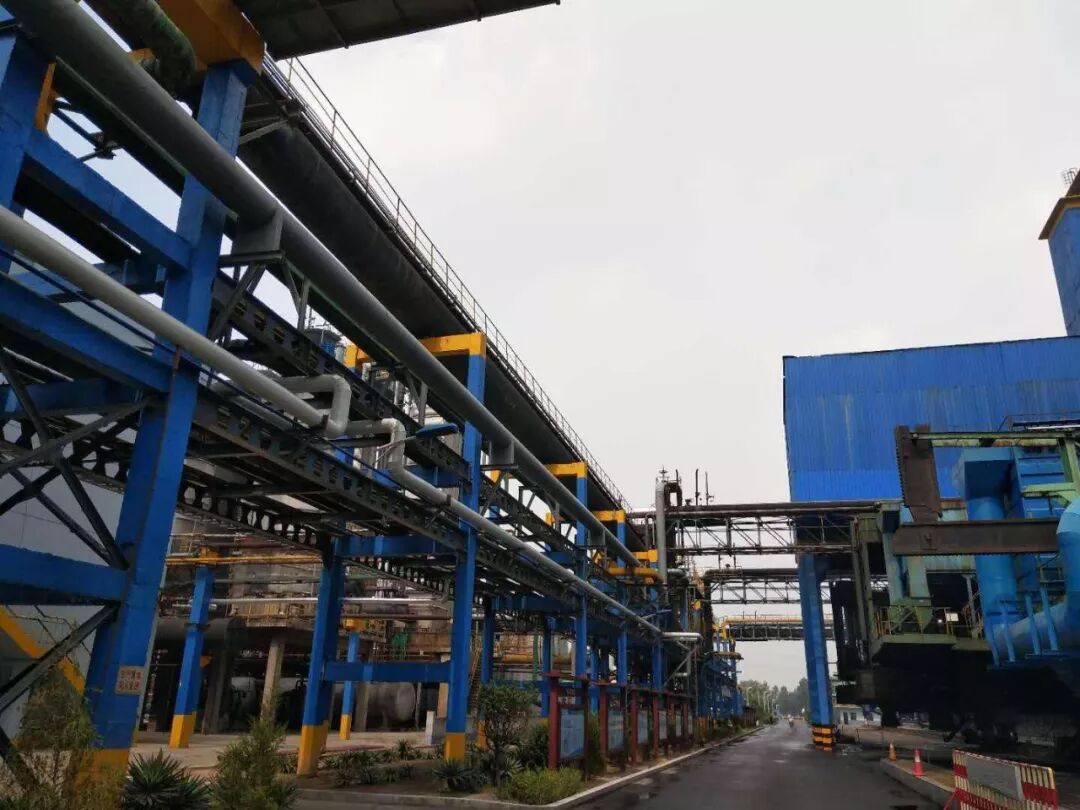

2.放散气总管设计优化

放散气总管的设计是整个放散体系的核心。通常，在理论气量计算得出的管径基础上，总管应适当扩大1- 2 个等级，这样有利于管道后期的维护。放散气总管材质宜选用不锈钢材质，在总管适当位置应设置管道吹扫与放空接口，总管进入鼓风机前负压煤气的进kou阀前增加放散管，便于开停工时清扫。放散气总管在外部管线上的宜按“步步高”或“步步低”的原则布置管道，如受现场条件限制，放散气总管在低点处应设置排液口，在高点处应设置对空放散口。

3.氮气密封保护系统设计优化

氮气补入设备时，一般根据设备的承受压力来设定氮气的调节阀前压力，同时放散气管道上的调节阀也根据设备的承受压力来确定。若此类分程调节的压力设定不合理，极易造成氮气未起保护设备作用，并在进出口调节阀都开启状态下流失。设计中应把设备的承受压力确定在合理的上下限范围，而非控制在1 个压力平衡点。氮气的调节阀前压力比设备承压上限高少许即可，但管道可比放散气管道大1 个等级。从调节阀角度看，氮气进kou和放散气出口调节阀不应存在两者都开启的状态，否则氮气的消耗量会加剧。

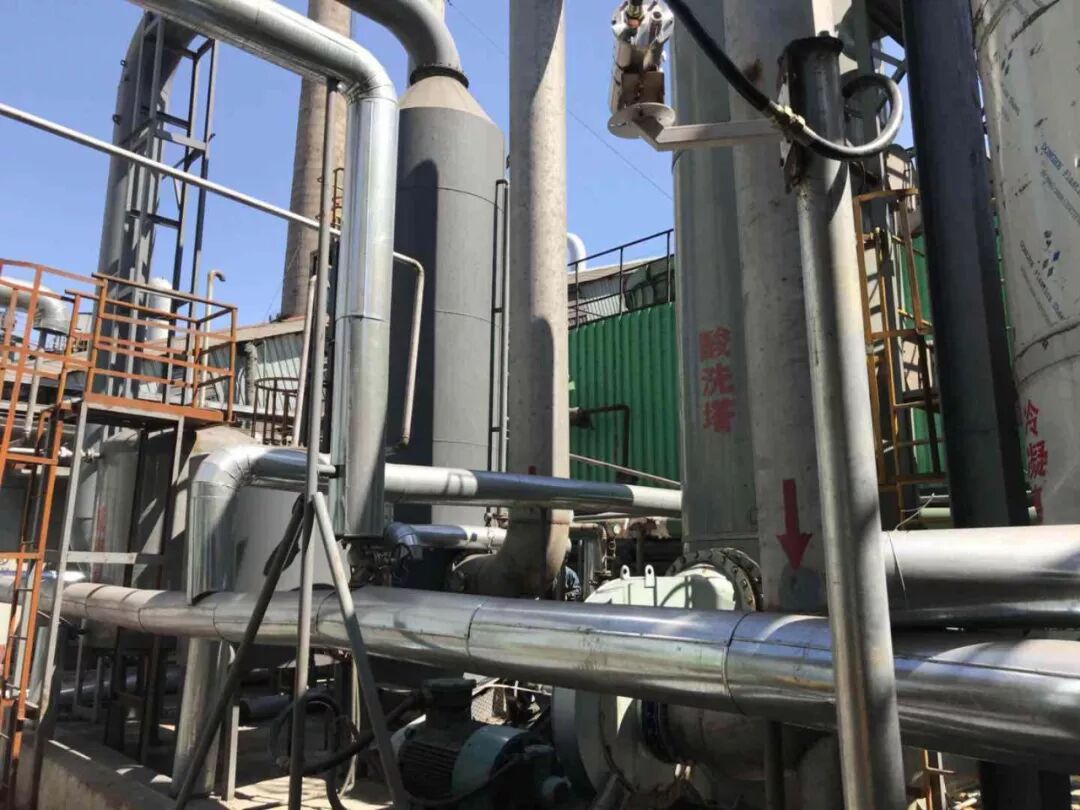

4.增设缓冲罐、冷凝罐、洗净系统或增压设备

以往负压煤气系统回收放散气设计中为降低压力损失，系统尽可能不增设设备。有时为平衡放散气总管的压力，使所有逸散点的放散气均能进入系统，会在总管尾部增设放散气缓冲罐。在某些场合，放散气中仍有部分芳香烃可回收，也会增设冷凝罐，这样既可回收有用烃，还能降低放散气温度，有利于鼓风机系统的稳定。有些放散体系含较多的萘及易聚合的有ji衍生物，此时有bi要再设置洗油洗净系统，用于洗脱易堵塞管道的物质。若放散气路程长，管道及设备压损较大，在放散气总管尾部还可设增压设备，如鼓风机等。
